Надёжность опоры освещения, мачты или другой высотной металлоконструкции зависит не только от прочности самой стойки. Не менее важен узел, через который нагрузки передаются на фундамент. Для фланцевых опор эту задачу выполняет закладная деталь фундамента — ЗДФ.
На первый взгляд конструкция ЗДФ достаточно проста: металлическая часть погружается в бетон, а расположенный сверху фланец используется для крепления опоры. Однако на практике размеры, конструктивное исполнение и способ установки закладной детали должны быть связаны с параметрами конкретной опоры, действующими нагрузками, характеристиками фундамента и условиями площадки. Поэтому выбирать ЗДФ только по высоте опоры или диаметру её основания неправильно.
Разберём, как устроены закладные детали фундамента, какую функцию они выполняют и какие параметры необходимо учитывать при их проектировании.
Что такое закладная деталь фундамента
Закладная деталь фундамента (ЗДФ) — это металлическая конструкция, устанавливаемая в фундамент и предназначенная для соединения бетонного основания с опорой или другой надземной металлоконструкцией.

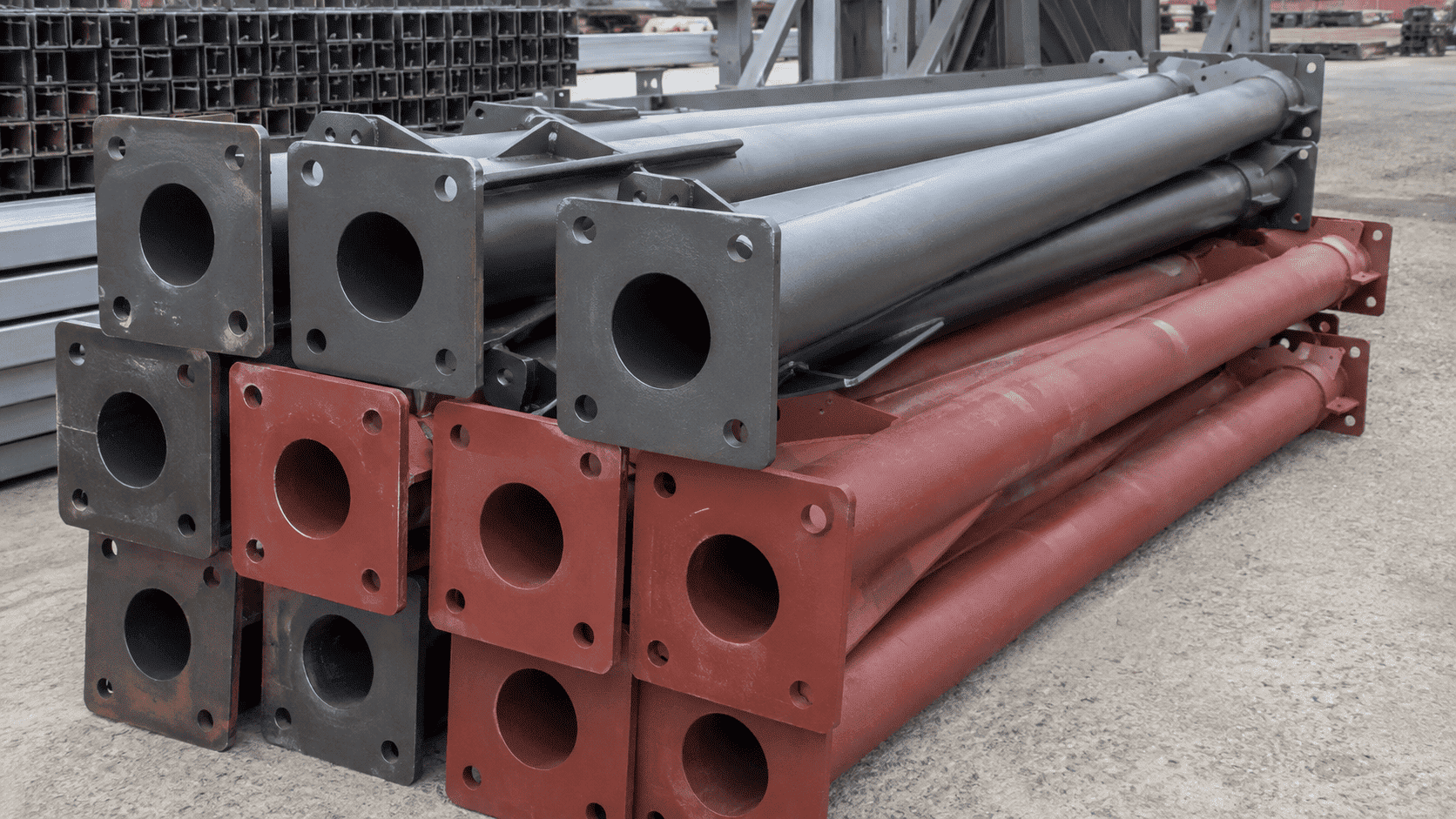

Для опор наружного освещения одним из распространённых решений является трубчатая ЗДФ. Она включает стальную трубу и фланец, геометрия которого соответствует ответному фланцу опоры. В конструкции также могут предусматриваться технологические отверстия для ввода кабеля, элементы усиления и упоры от проворота. В зависимости от задачи применяются прямые, выносные, консольные и анкерные конструкции.
После установки ЗДФ бетонируется. Над фундаментом остаётся присоединительная часть, на которую монтируется опора и закрепляется болтовым соединением.
Таким образом, закладная является не просто монтажным приспособлением. Это часть расчётного силового узла, через который воздействия от опоры передаются сначала на бетонный фундамент, а затем на грунтовое основание.
Зачем нужны ЗДФ
Основная задача закладной детали — обеспечить устойчивое и предсказуемое соединение опоры с фундаментом.
В процессе эксплуатации на опору действуют собственный вес конструкции, масса светильников и кронштейнов, ветер и другие предусмотренные проектом воздействия. Особенно существенным для высоких опор становится изгибающий момент в основании: чем выше конструкция и больше площадь установленного оборудования, тем значительнее требования к фундаментному узлу.
Правильно спроектированная ЗДФ позволяет:
-
передавать нагрузку от опоры на фундамент;
-
обеспечить требуемую жёсткость узла;
-
точно установить опору в проектном положении;
-
воспринимать изгибающие, сдвигающие и другие расчётные усилия;
-
организовать удобное фланцевое соединение;
-
обеспечить возможность демонтажа и замены опоры без разрушения всего фундамента;
-
предусмотреть ввод питающего кабеля внутрь опоры.
Именно поэтому параметры опоры, ЗДФ и фундамента следует рассматривать как единую конструктивную систему, а не как три независимо выбираемых изделия.
Из чего состоит ЗДФ
Конкретная конструкция зависит от назначения изделия, но у трубчатой закладной детали можно выделить несколько основных элементов.
Труба. Формирует основную подземную часть конструкции. Её диаметр, толщина стенки и длина назначаются исходя из расчёта и конструктивной схемы.
Фланец. Предназначен для соединения ЗДФ с фланцем опоры. Важны его наружные размеры, толщина, диаметр и расположение отверстий, а также диаметр болтовой окружности.
Крепёж. Для соединения опоры и ЗДФ применяются болты, шпильки, гайки и шайбы требуемого класса и размера. Если конструкция включает фундаментные болты, их параметры должны назначаться с учётом требований проектной документации и применимых стандартов. ГОСТ 24379.1-2012 распространяется на фундаментные болты, используемые для крепления строительных конструкций и оборудования.
Кабельное окно. Предусматривается, когда питание светильников подводится подземным способом. Его размеры и положение должны обеспечивать возможность прокладки кабеля без ослабления ответственных участков конструкции.
Дополнительные элементы. В зависимости от расчётной схемы это могут быть рёбра, упоры от проворота, элементы анкерования и другие усиления.
Основные виды закладных деталей
Выбор конструкции определяется не только типом опоры, но и условиями площадки.
Прямые трубчатые ЗДФ
Ось опоры и ось закладной совпадают. Это одно из наиболее распространённых решений для фланцевых опор наружного освещения.
Такая конструкция рациональна, когда непосредственно под точкой установки отсутствуют коммуникации и другие препятствия, а условия позволяют выполнить обычный фундамент.
Выносные ЗДФ
Позволяют сместить надземную опору относительно основной подземной части фундаментного узла. Такое решение может потребоваться рядом с инженерными сетями, на откосах, насыпях и других участках, где невозможно расположить подземную часть непосредственно под осью опоры.
Консольные конструкции
Применяются при необходимости организовать горизонтальное смещение точки крепления. Конфигурация и усиление такой ЗДФ должны соответствовать возникающим дополнительным моментам.
Анкерные закладные
Вместо трубчатого корпуса может использоваться анкерная группа — система шпилек или болтов, объединённых в пространственную конструкцию. Такие решения применяются в том числе для массивных и высоконагруженных опор и мачт.
Что учитывают при проектировании ЗДФ
1. Тип и параметры опоры
Исходными данными являются:
-
высота опоры;
-
масса конструкции;
-
тип опоры — силовая, несиловая, мачтовая и т. д.;
-
геометрия нижнего фланца;
-
расположение и количество крепёжных отверстий;
-
характеристики кронштейнов;
-
количество и масса светильников;
-
наличие дополнительного оборудования.
Особенно важно заранее знать комплектацию верхней части. Дополнительный кронштейн, прожектор, камера или другое оборудование изменяют не только массу, но и площадь, воспринимающую ветровое воздействие.
2. Расчётные нагрузки
Проектирование не следует начинать с выбора диаметра трубы из каталога. Сначала определяют усилия, которые фундаментный узел должен воспринимать.
Для опор наружного освещения существенное значение имеет ветровое воздействие. Оно создаёт горизонтальную нагрузку и изгибающий момент в основании. Учитываются также постоянные нагрузки от металлоконструкции и оборудования и другие воздействия, предусмотренные для конкретного объекта.
После определения расчётных усилий проверяется работа всей системы — опоры, крепёжного узла, ЗДФ, железобетонного фундамента и основания.
При проектировании бетонной и железобетонной части применяются требования действующих строительных норм, включая актуальную редакцию СП 63.13330.2018 и внесённые в него изменения.
3. Характеристики грунта
Размер подземной части нельзя корректно назначить только по высоте опоры.
Необходимо учитывать инженерно-геологические условия: вид и характеристики грунта, уровень грунтовых вод, глубину сезонного промерзания, особенности рельефа и другие факторы, влияющие на работу основания.
Одна и та же ЗДФ в разных грунтовых условиях может потребовать различной геометрии бетонного фундамента. Поэтому длина закладной и размеры фундаментного массива должны подтверждаться расчётом, а не выбираться исключительно по принципу «чем глубже, тем надёжнее».
4. Геометрия фланцевого соединения
Фланцы опоры и ЗДФ должны быть полностью совместимы.
Проверяют:
-
форму и наружные размеры фланца;
-
количество отверстий;
-
их диаметр;
-
диаметр болтовой окружности;
-
толщину фланцев;
-
тип и размер крепежа.
Даже небольшая несогласованность размеров может привести к проблемам уже во время монтажа, когда фундамент забетонирован и исправление ошибки становится значительно сложнее.
5. Защита от коррозии
ЗДФ работает в условиях постоянного контакта с фундаментом и потенциального воздействия влаги, поэтому способ антикоррозионной защиты назначается с учётом среды эксплуатации и проекта.
В зависимости от конструкции могут применяться защитные покрытия, в том числе битумные, лакокрасочные или цинковые системы.
При этом важно защищать не только основную поверхность изделия, но и зоны сварных соединений, торцы и другие потенциально уязвимые участки.
6. Прокладка кабеля
Для опор с подземным электроснабжением трассу кабеля необходимо учитывать ещё при разработке фундаментного узла.
Конструкция ЗДФ должна позволять завести кабель внутрь стойки и вывести его к коммутационному оборудованию. Кабельное окно размещают так, чтобы оно было технологичным для монтажа и не конфликтовало с другими элементами конструкции.
Как выглядит правильная последовательность проектирования
Работу над фундаментным узлом можно условно разделить на несколько этапов.
Первый этап — сбор исходных данных. Определяются тип опоры, её высота, комплектация, характеристики фланца, условия установки и сведения о площадке.
Второй этап — расчёт воздействий. Определяются нагрузки и усилия в основании конструкции.
Третий этап — подбор конструктивной схемы. Выбирается прямое, выносное, консольное или анкерное исполнение.
Четвёртый этап — назначение параметров ЗДФ. Определяются размеры трубы или анкерной группы, фланца, крепежа, элементов усиления и кабельных вводов.
Пятый этап — расчёт фундамента. Проверяется работа бетонной части и основания с учётом характеристик грунта.
Шестой этап — выпуск рабочей документации. В чертежах фиксируются все размеры, отметки, марки материалов, сварные соединения, крепёж и требования к защитному покрытию.
И только после этого изделие передаётся в производство.
Монтаж ЗДФ: почему точность не менее важна, чем расчёт
Даже правильно спроектированная закладная не обеспечит требуемую работу узла при нарушении технологии монтажа.
До бетонирования деталь устанавливают в проектное положение и надёжно фиксируют от смещения. Проверяются высотная отметка, положение осей и горизонтальность фланца. Если через ЗДФ проходит кабель, заранее организуется необходимый ввод.
Во время бетонирования важно не допустить смещения конструкции и обеспечить качественное заполнение бетонной смесью пространства вокруг её подземной части.
После набора бетоном предусмотренной проектом прочности производится монтаж опоры на фланец ЗДФ с последующей проверкой вертикальности и крепёжных соединений. Аналогичная последовательность используется при устройстве фланцевых опор наружного освещения.
Стандартная или индивидуальная ЗДФ: что выбрать
Для типовой опоры и обычных условий монтажа часто можно использовать серийное решение. Однако нестандартная ЗДФ требуется, если:
-
применяется опора специального исполнения;
-
отличаются размеры присоединительного фланца;
-
на опоре установлено дополнительное оборудование;
-
требуется вынос относительно оси фундамента;
-
имеются ограничения из-за подземных коммуникаций;
-
действуют повышенные нагрузки;
-
проект предъявляет специальные требования к материалам или покрытию.
В таких случаях изготовление ЗДФ по рабочему чертежу позволяет увязать фундаментный узел непосредственно с оборудованием объекта.
Главное при выборе ЗДФ
Закладную деталь фундамента нельзя рассматривать как обычный металлический переходник между бетоном и опорой. Она является частью несущего узла и напрямую влияет на устойчивость всей конструкции.
Поэтому правильный выбор ЗДФ начинается не с поиска подходящего типоразмера, а с исходных данных и расчёта. Необходимо учитывать параметры опоры и оборудования, ветровые воздействия, характеристики грунта, конструкцию фундамента, геометрию фланца, способ прокладки кабеля и условия эксплуатации.
Такой подход позволяет получить не просто подходящую по размерам закладную деталь, а согласованный фундаментный узел, рассчитанный на работу в конкретном объекте.
